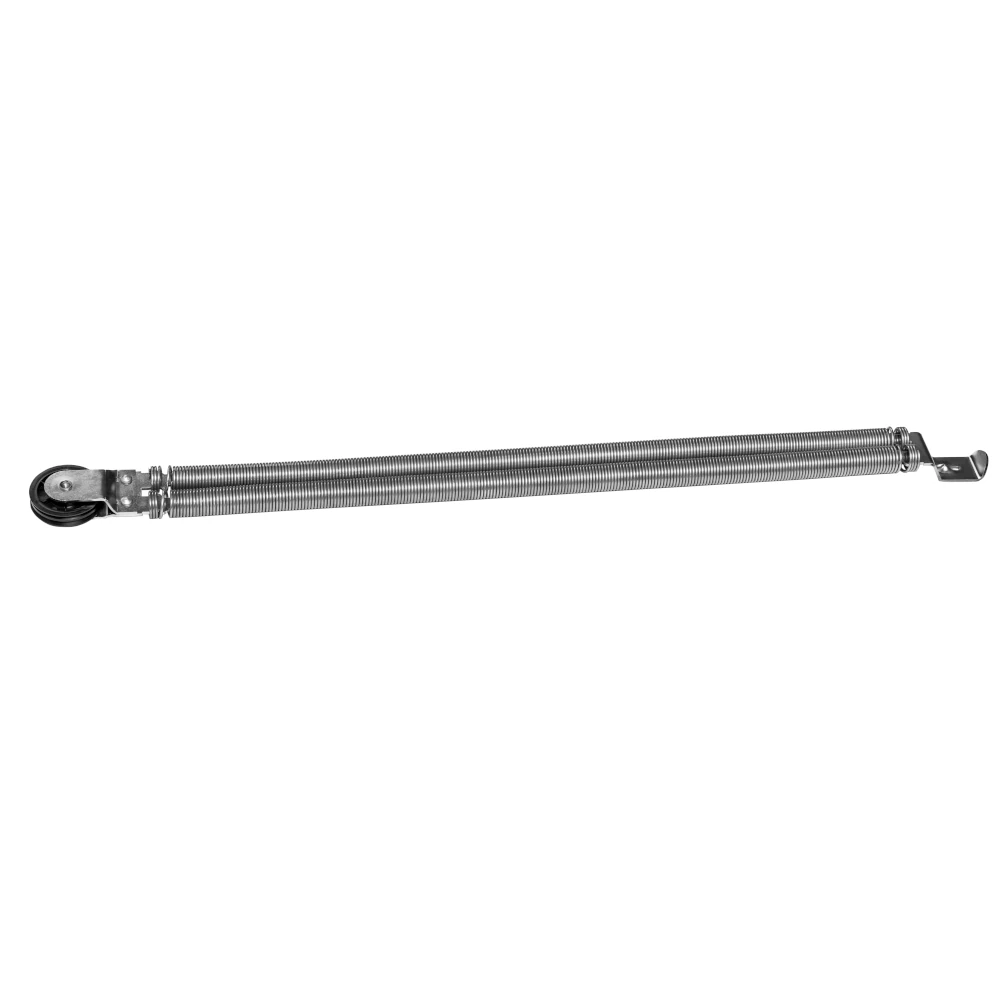

758 - trekveer voor Hörmann sectionaalgaragedeuren

Informatie over montage

Na aankoop, vóór montage

Als het mogelijk is, gebruik de Hörmann garagedeur dan niet totdat de nieuwe veren gemonteerd zijn. Als het niet mogelijk is om de garagedeur buiten gebruik te laten, ondersteun dan de gebroken veer met de hand. Wanneer u de garagedeur met de aandrijving beweegt, til de deur dan ook met de hand mee op. Ga staan aan de kant van de garagedeur waar de meeste veren gebroken zijn. Als aan beide kanten van de garagedeur evenveel veren gebroken zijn, ga dan in het midden van uw garagedeur staan. Bij het sluiten moet u de garagedeur ook een beetje met de hand optillen. Omdat het niet mogelijk is de garagedeur met de hand op te tillen zoals de gebroken veer dat eerst deed, zal de aandrijving daarom vaak stoppen en af en toe opnieuw openen.
Als de aandrijving de deur opnieuw opent, oefen dan minder kracht uit bij het optillen. Als de aandrijving stopt tijdens het openen, oefen dan meer kracht uit bij het optillen van de garagedeur.

Tijdens de montage

Bewaar de verpakking als u het product om welke reden dan ook moet terugsturen.
Als er een factuur bij het pakket zit, bewaar die dan, want u kunt die bijvoorbeeld nodig hebben voor garantieregelingen.

Het is mogelijk dat de nieuwe 758 veer korter lijkt. Er kan 1-2 cm verschil in de veren zitten, maar meestal lijkt de veer korter omdat de oude veren uitgerekt zijn en hun oorspronkelijke vorm niet meer kunnen aannemen.

Let op! Gevaar voor ongevallen!

Alleen garagedeurmonteurs mogen de reserveonderdelen in de Hörmann garagedeur vervangen.
Als wij tips over montage delen, vervangt dat niet het officiële veiligheidsmateriaal of de werkinstructies. U moet alle arbeids- en veiligheidsregels van uw land kennen en naleven. Als onze tips in strijd zijn met de veiligheidsregels van uw land, negeer dan onze tips. De regels van uw land zijn leidend, niet onze tips.

Monteer de veer alleen met geopende garagedeur. Als de garagedeur gesloten is, staat de veer onder spanning en is dit zeer gevaarlijk.
Bij het monteren verwijdert u slechts één veer tegelijk. Monteer daarna meteen de nieuwe veer. Doe daarna hetzelfde met de andere veer. Monteer de veren voor beide zijden niet tegelijk.

Wat heeft u nodig voor het monteren/verwijderen van de veren?

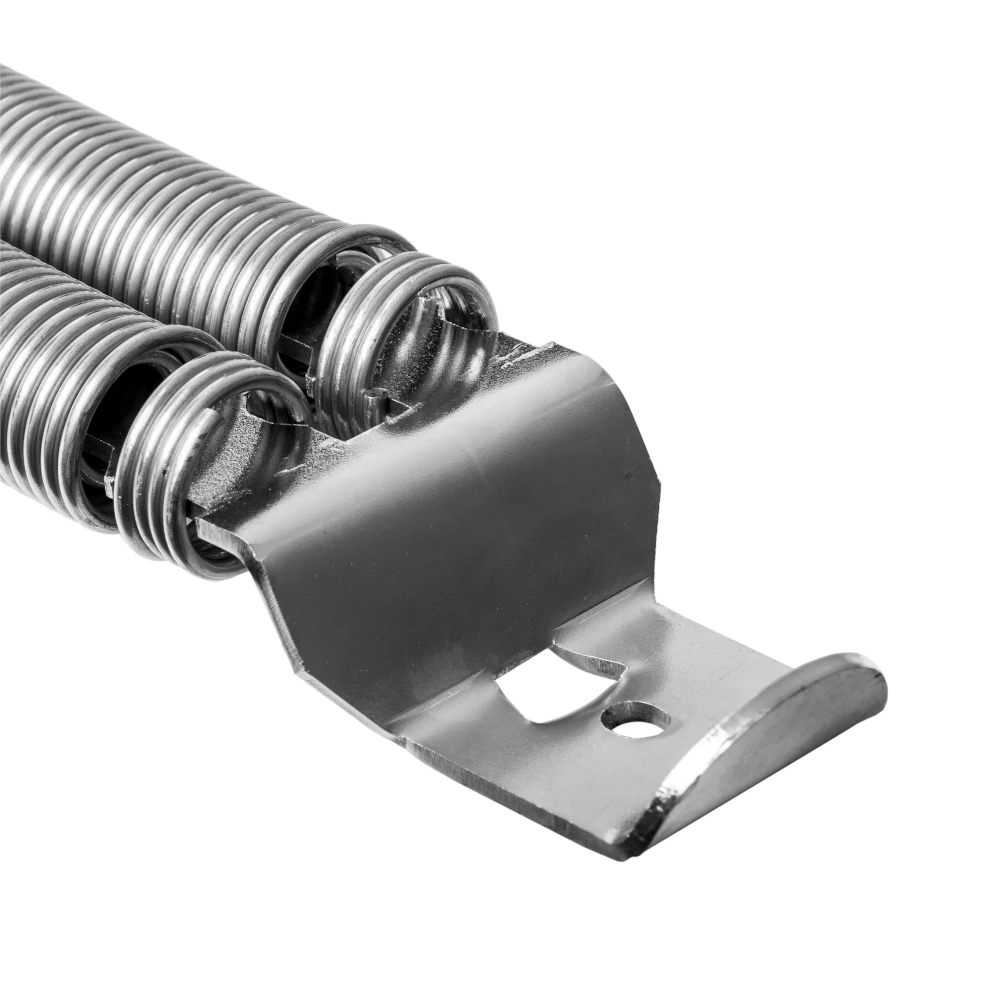

U mag de veer niet alleen monteren. De taak van de andere persoon: erop letten dat de garagedeur open blijft en niet naar beneden valt terwijl u (of iemand anders) de veer monteert. Als er een garagedeuraandrijving op de deur zit, open de garagedeur dan met de aandrijving en trek de stekker van de aandrijving uit het stopcontact. Gebruik de noodontgrendeling van de garagedeuraandrijving niet. Zo kan de aandrijving helpen voorkomen dat de garagedeur naar beneden valt tijdens de montage. Vergeet niet, nadat u de veer hebt opgehangen, de bevestigingsschroef aan de onderkant van de veer vast te draaien.

Montage van Hörmann 758 veer.

Hang de veren aan beide zijden op dezelfde hoogte. Hang de veren niet op verschillende hoogtes, want dan trekt uw garagedeur naar één kant en werkt deze niet goed. Als u de uiteinden van de veren niet aan beide zijden van de garagedeur op dezelfde hoogte monteert, zal de katrol onnodig slijten. Daardoor zal de garagedeur eerder defect raken.

De spanning van de veer moet worden gecontroleerd door de garagedeuraandrijving van de garagedeur los te maken, zodat u de deur met de hand opent. Open de garagedeur met de hand tot ongeveer 1 meter hoogte. Als de deur onder haar eigen gewicht begint te zakken, geef dan meer spanning aan de veer. Als de deur begint te stijgen, verminder dan de kracht van de veer en hang hem hoger. De staalkabel moet altijd strak staan. Zelfs als de deur volledig geopend is, moet de staalkabel altijd strak blijven. Anders valt de staalkabel van de katrol af en loopt hij naast de katrol vast. Daardoor wordt de garagedeur onbruikbaar.

De nieuwe 758 veer is niet sterker dan de oude 758 veer, dat lijkt alleen zo. De oude veer is verzwakt. Daarom lijkt de nieuwe veer sterker. De nieuwe veer hoeft niet per se op dezelfde plaats te worden opgehangen als waar de oude veer hing. Het gebeurt zelden bij brede en lage Hörmann deuren dat de veer nog steeds te sterk is wanneer deze in de hoogste positie wordt opgehangen. Dat komt doordat u een lage en zware garagedeur heeft. Dan kunt u daar niets aan doen. U moet die sterke veer zo gebruiken en na verloop van tijd wordt die zwak genoeg om de garagedeur goed te laten werken. Dit kan ook met de originele veer gebeuren, aangezien onze veer niet sterker is dan de originele.

Na montage zal de nieuwe reserveveer bij de eerste 1-3 open- en sluitbewegingen klikken. Deze klikgeluiden zijn normaal tijdens de testopeningen en -sluitingen.

Als er na 3 testopeningen nog steeds klikgeluid is, houd dan de veer en een van de platen aan het uiteinde van de veer vast en draai ze een beetje. Let erop dat de veerkop op zijn plaats blijft en niet in de deur vastraakt tijdens het bewegen.

Als u het klikgeluid slechts een paar keer hoort, controleer dan of de veer ergens de garagedeur raakt.

Na het vervangen van de veer moet u de garagedeuraandrijving (motor) altijd resetten en opnieuw inleren. (Ook als u een Hörmann of een ander merk deur heeft.) De reden hiervoor is dat de aandrijving alleen uw oude uitgerekte veer kent. En niet weet dat de veer is vervangen.
Deze stap is bij elke garagedeuraandrijving anders. Zoek de handleiding van de garagedeuraandrijving op. Start hem niet zonder de handleiding. Als u de handleiding van de garagedeuraandrijving niet op internet kunt vinden, maak dan een foto van de garagedeuraandrijving en van het typeplaatje van de garagedeuraandrijving en stuur die naar ons. Onze collega's zullen proberen de juiste handleiding te sturen.

Als u bovenstaande stappen heeft uitgevoerd, is het de moeite waard om nu een beetje onderhoud aan de garagedeur te doen. Controleer of de roller soepel kan draaien. Wanneer de garagedeur gesloten is, mag de roller niet onder spanning staan. Maak de roller losser als u hem niet kunt draaien. Doe olie in het oliegat bij de as van de roller. (Alleen bij de roller. Giet geen olie in de lagerkatrol bij de veer.) Smeer de scharnieren.
Maak de rail schoon met een doek. De rail mag niet met olie of andere producten worden gesmeerd!!! Als er vervuiling in de rail zit die niet verwijderd kan worden, gebruik dan een reinigingsmiddel dat de vervuiling oplost maar de zinklaag niet aantast. Lees de beschrijving van het reinigingsproduct.

Na montage

Nadat u de 758 veer op uw Hörmann garagedeur heeft gemonteerd en deze goed werkt, controleer dan na 1-2 maanden de kracht van de veer door de deur handmatig te bewegen. De veer kan verzwakt zijn, dus u moet hem een beetje strakker zetten. Herhaal deze procedure eenmaal per jaar en stel de veer bij. Zo spaart u de garagedeuraandrijving.

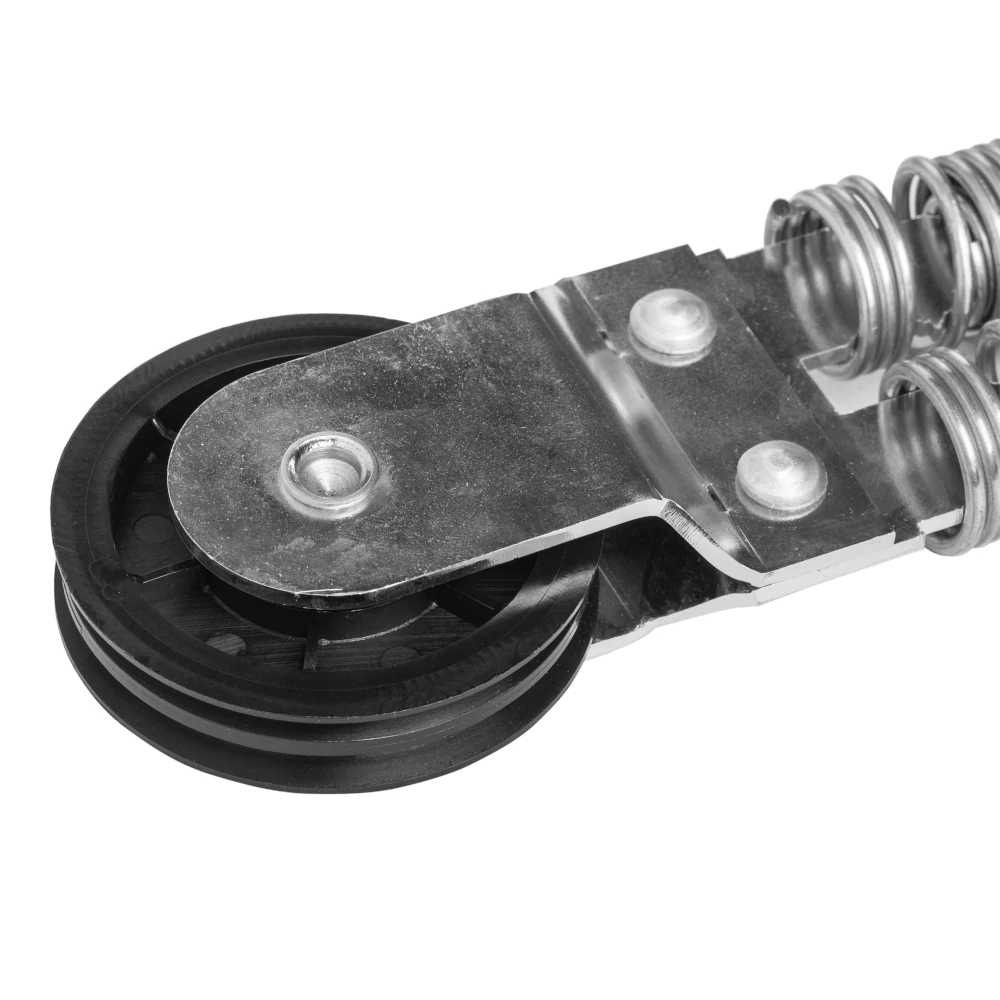

De katrol van de Hörmann 758 veer heeft geen olie of onderhoud nodig. Maar de Hörmann garagedeur wel. Laat periodiek onderhoud uitvoeren.

Als u het juiste product heeft gekozen, het correct heeft gemonteerd en periodiek onderhoud uitvoert, dan kan de Hörmann garagedeur jarenlang goed werken.

Als u problemen ervaart bij ontvangst van het product, tijdens de montage of tijdens het onderhoud, schrijf ons dan zo snel mogelijk en ons technisch team zal proberen te helpen.
Het is beter om het probleem op te lossen wanneer het nog klein is (slechts een kleine afstelling of wijziging nodig) dan te haasten om een groot probleem op te lossen, want dan zullen de kosten hoger zijn.

Algemene beschrijving van veerbreuk

Als u een knal uit uw garage heeft gehoord of de garagedeur niet opengaat, dan is waarschijnlijk de veer gebroken die de garagedeur moet optillen.

Om de veer te identificeren moet u eerst weten welk merk garagedeur u heeft.
Deze informatie kunt u vinden op het typeplaatje van de garagedeur.
Soms vindt u het veertypenummer of de afmetingen op het typeplaatje van de garagedeur.
Bij het merk Hörmann vindt u daar soms het typenummer.
Als u het typenummer niet op het typeplaatje van de garagedeur vindt, moet u het typenummer op de veer controleren.
Er zijn merkspecifieke veren (bijvoorbeeld van Hörmann garagedeuren) waarop het typenummer zichtbaar is.
Het typenummer is óf in het uiteinde van de veer gestanst óf staat op het label van de veer.
(Dit komt vaak voor bij Hörmann garagedeuren.)

Als u helemaal geen modelnummer ziet op het typeplaatje of op de veer, is de volgende informatie over de deur nodig:

• foto van het typeplaatje
• de breedte van de garagedeur in millimeters
• de hoogte van de garagedeur in millimeters.
